USB DACのOSコン化

OSコン化の経緯

DigitalAmp用に使っている、USBバスパワー駆動のDAC(FX-AUDIO FX-00J)だが、以前からOSコン化しようと思っていて、のびのびになっていたので、今回やってみた。OSコン自体が指定の耐圧や容量がなかなか手に入らないので、困っていたしだい。今回「共立エレショップ」(https://eleshop.jp/shop/)で購入した。ここは意外と在庫があるようだ。

FX-00Jの外観

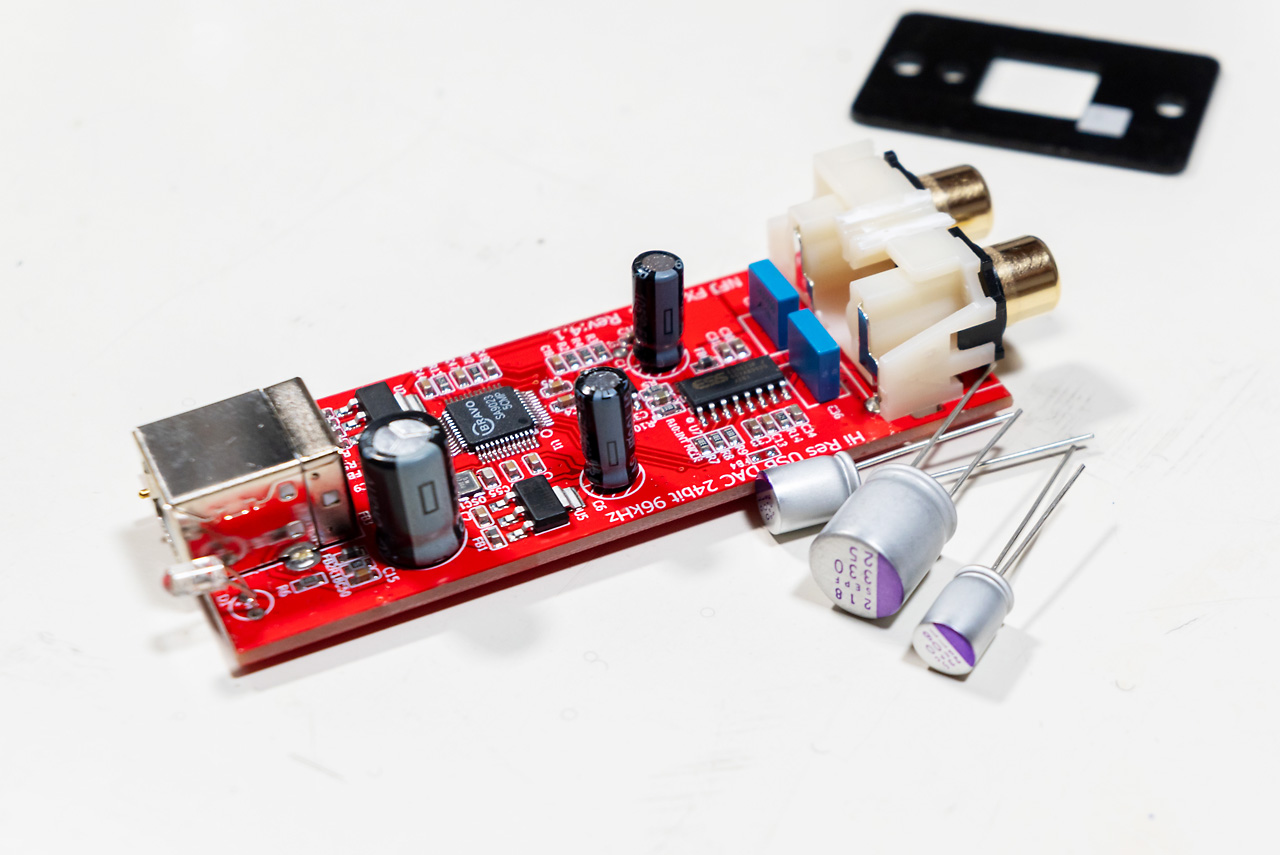

コンデンサーの交換

ついているコンデンサーをはんだごてを当てて取って、OSコンをはんだでつけてゆく。元からついてるコンデンサーもオーディオ用のものがついている。

使用OSコン(パナソニック インダストリー製)

1.品名:導電性高分子アルミ固体電解コンデンサ(OS-CON) 25V 330μF[RoHS]
型番:25SEPF330M 1個

2.品名:導電性高分子アルミ固体電解コンデンサ(OS-CON) 16V 100μF[RoHS]
型番:16SEPC100MW 2個

そもそもOSコンは三洋電機が製造していた。佐賀県の工場で作っていた。今は三洋電機はパナソニックに吸収合併されてしまった。

取付完了



OSコン交換結果

さて音質はどうなったか。効果は絶大!!。まだ交換したばかりで、エージングが進めばまた変わるとは思うが、とにかく音場が広がった。特に低音域の音離れが良くなっているようだった。これは早くやればよかった。

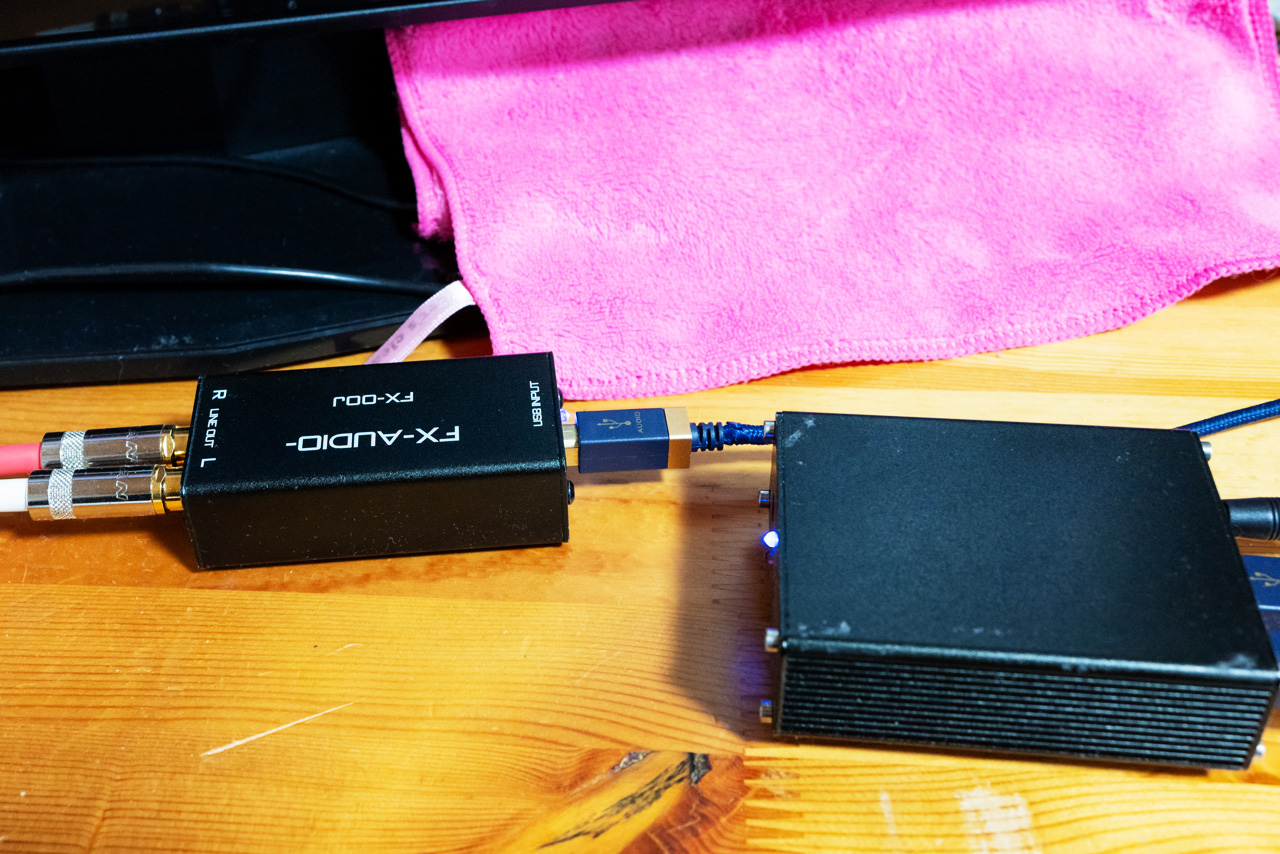

試験動作中の様子。ヘッドフォンアンプ(FX-AUDIO PH-A1J)へつないている。右下ものは、USB電源クリーナ(FX-AUDIO PGNII)これに供給する電源はUSB充電器(Anker製やサンワサプライ製など)からの5Vをこの前制作したOSコン使用の電源クリーナ(詳しくはここをhttps://www.ekbt.info/?p=17783)を通じて供給している。この、USB充電器の銘柄でも音が変わる。OSコンに改造したところAnkerのPowerPort4がいいような。サンワサプライの700-AC022だとどうも中広域が出すぎのような気がする。ここらへんもエージングが進むと変わるかもしれない。
また、USBケーブルは、エレコムのオーディオ用のもの(エレコム オーディオ用USBケーブル(USB2.0 A-USB2.0 B)/1m 1.0m ネイビー 1m DH-AB10)で接続している。



-広告-

-広告-

-広告-

-広告-

-広告-



-広告-





#FX-AUDIO-PH-A1J #FX-00J #FX-AUDIO-FX-00J #PGNⅡ #OSコン #Anker

ヘッドフォンアンプのボリュームにガリオーム

症状

FX-AUDIO-PH-A1Jヘッドフォンアンプのボリュームにガリオームが出てしまった。ヘッドフォンの差し込み口も、回すとガリガリ音が出る。

2021年9月に購入しているので、もう2年経った。まあそろそろ色々出てきてもいい頃か。



対処法検討

最初ボリューム交換やヘッドフォン端子の交換を考えていたが、ちょっとまったと色々と考えてみた。
ヘッドフォン端子の交換はさておき、ボリュームは8時か9時位のところでガリオームが出る。ここら辺がいつも使うところなので。
そこでアッテネータをかませてはどうかと考えた。なので、FX-AUDIO- AT-02J 高精度 ラインレベル アッテネーター ユニットを購入した。

また、パソコンからDAC(FX-AUDIO- FX-05J)を通じヘッドフォンアンプでヘッドフォンSONY MDR-CD900STで聞いているのだが、DACとヘッドフォンアンプの間はオーディオテクニカRCAケーブルAT564A 1.5mのものでつないでいる。
これがちょっと長くPC回りで無駄な感じで、長すぎるのも音が悪くなるだろうと、短いRCAケーブルを探したところ、モガミのケーブルで30cmというのがあった。価格もそこそこなので、これに変えることにした。



結果 アッテネータ無が良い

さあてとつないだのだが、試しにアッテネータを外して直付けにしたところ、やはりこちらが音が良い。
アッテネータをかますといくらモガミとはいえ、RCAケーブルの接点が増えるし、ヘッドフォンアンプのボリュームは11時から1時頃あたりと抵抗値は少ないところを通っているとはいえ、やはり1段薄いベールを被ったような音になる。なので、アッテネータはやめ、ボリュームのガリオームは何度かぐりぐり回していたら出なくなってきたので、これでいくことにした。そのうちボリュームやヘッドフォン端子を交換しよう。

使用OPアンプについて

なおヘッドフォンアンプのオペアンプはテキサスのNE5532から日清紡マイクロデバイスのMUSES8820に購入直後に交換ずみ。
