改良点

この前作ったUSB電源クリーナ、オシロで見ると結構パルス性ノイズがあるので、コモンモードコイルを追加しました。

さらには出力側にもパスコンを付けたのですが、こちらは、どうも例のUSB充電器の整流リップルノイズに寄生発振するようなので、結局やめました。
ただいまエージング中ですが、前より結構音に堀の深みが増したような。ノイズが減った分そうなったのでしょうか。

-広告-

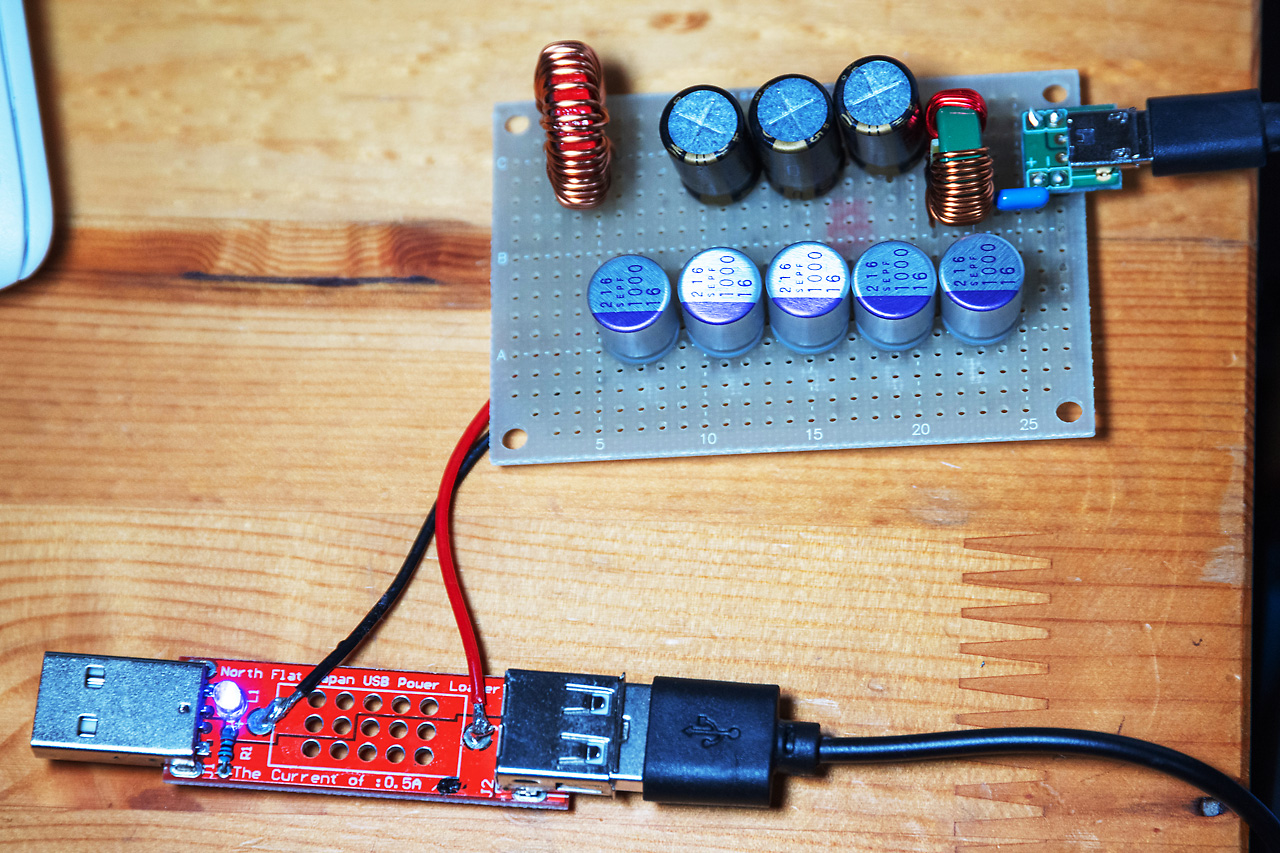

基板の様子

コモンモードコイルを入力直後に入れました。

出力側にはNFJさんのUSB POWER LOADERを使っています。セメント抵抗ははずしています。シャント抵抗で使ってみましたが、あまり音質は変わらないようなので。

-広告-

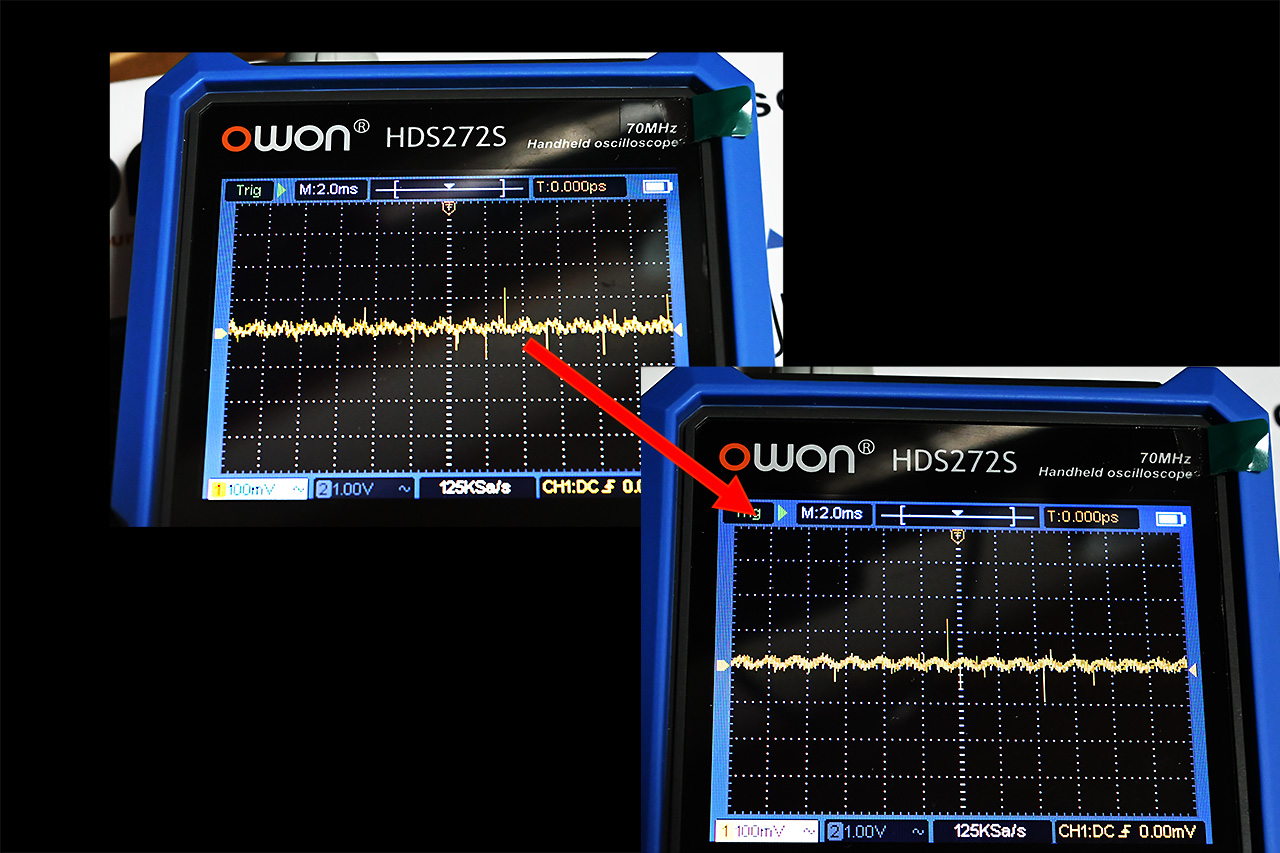

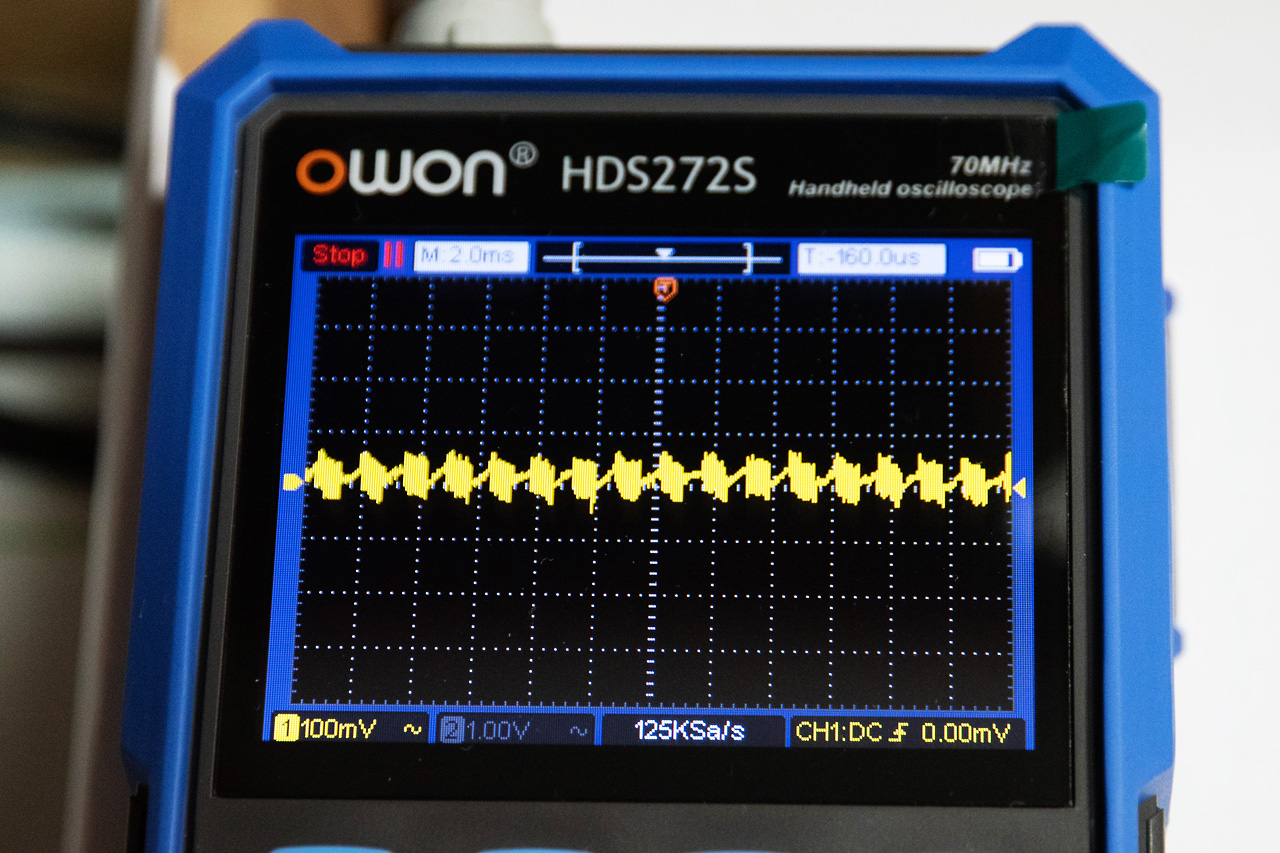

出力波形

例のUSB充電器の整流回路のリップルと思われる100～200Hzの波はありますが、パルス性ノイズは随分減りました。

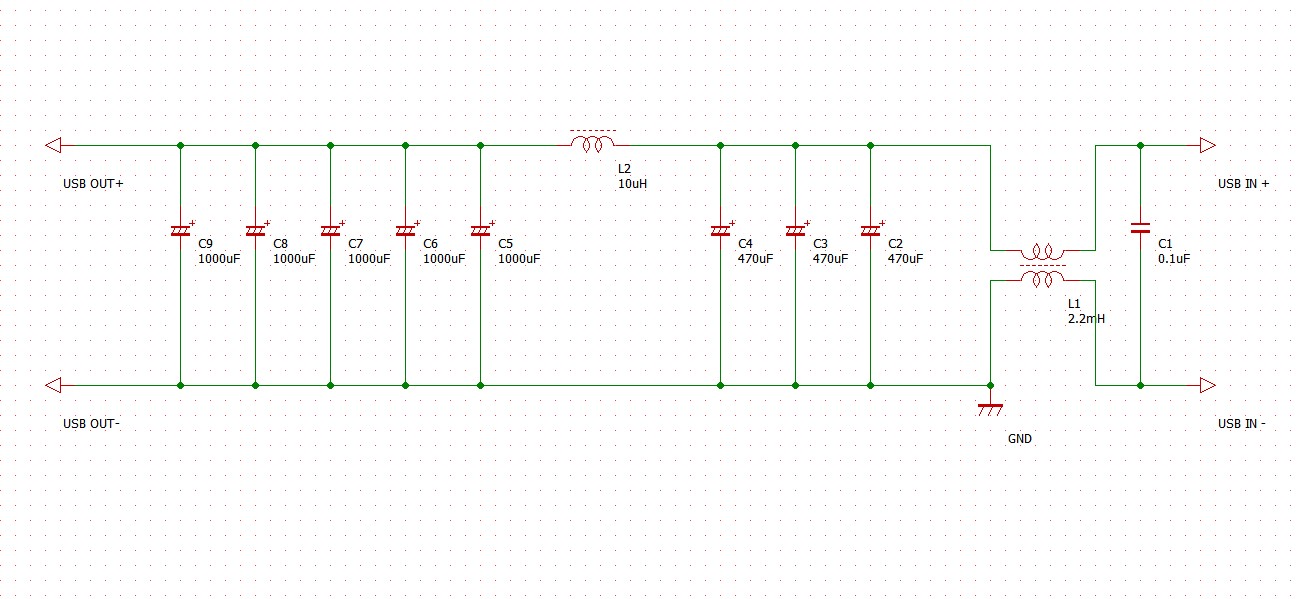

回路図

これは失敗例。出力側にパスコン0.1uFを付けたところ、寄生発振が起こっていました。原因は不明。USBケーブルなどとの干渉なのかもしれません。これではダメと出力段のパスコンはとりました。

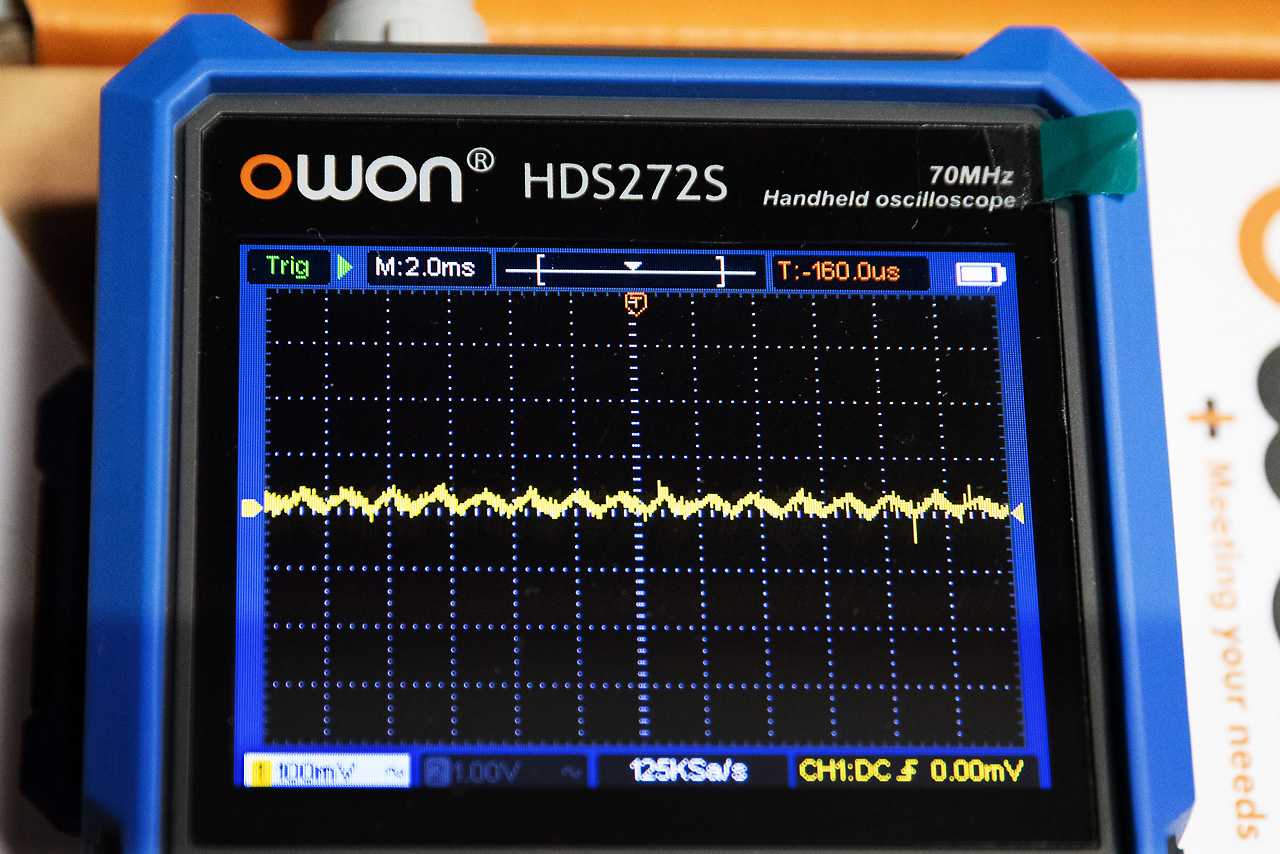

前回の出力波形の様子

改造前のオシロ波形、パルスノイズが結構あった。

-広告-

#USB #USB充電器 #noise #ノイズ #OS-CON #ノイズクリーナ #noisecleaner
