安いハンディオシロを導入

簡単に波形モニタ出来るようにと、安いハンディオシロを導入しました。

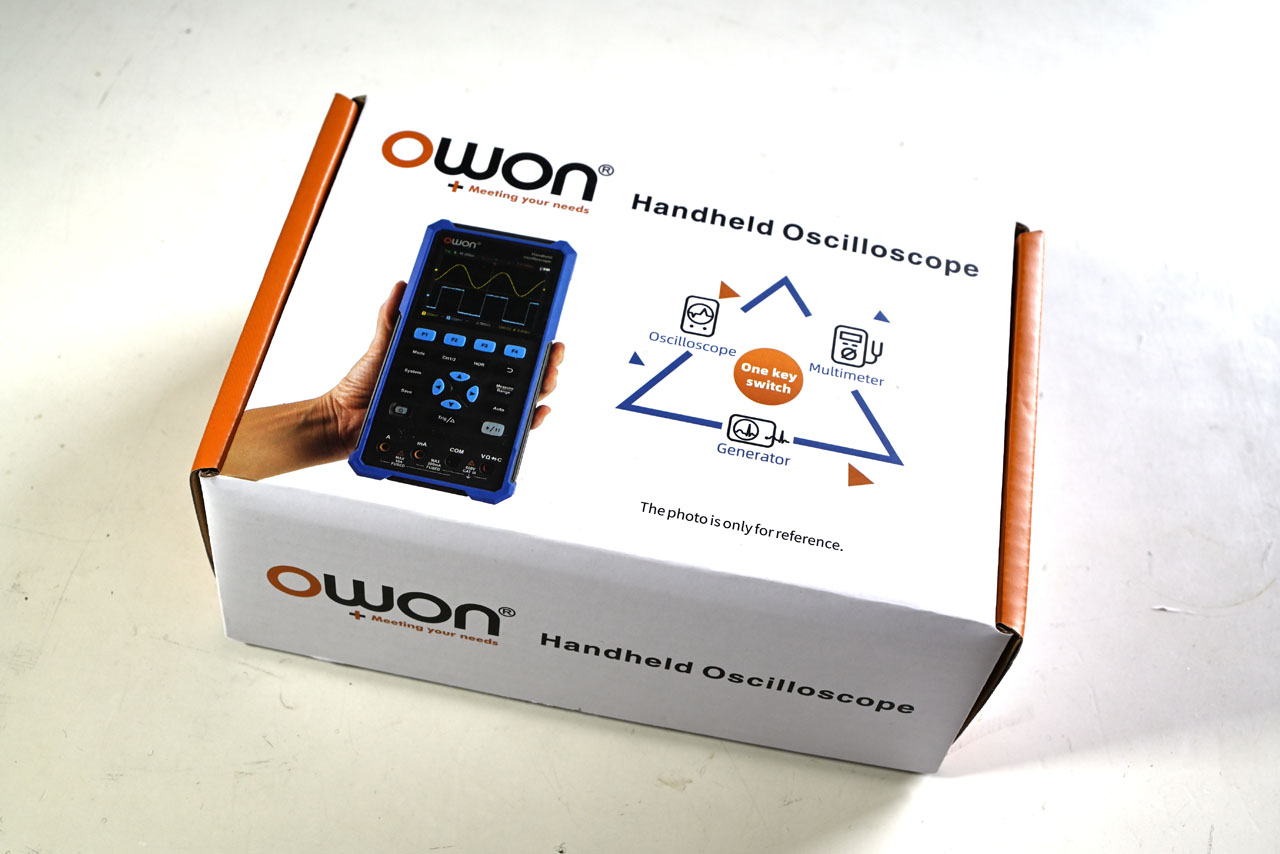

元箱。OWON社（中国製）

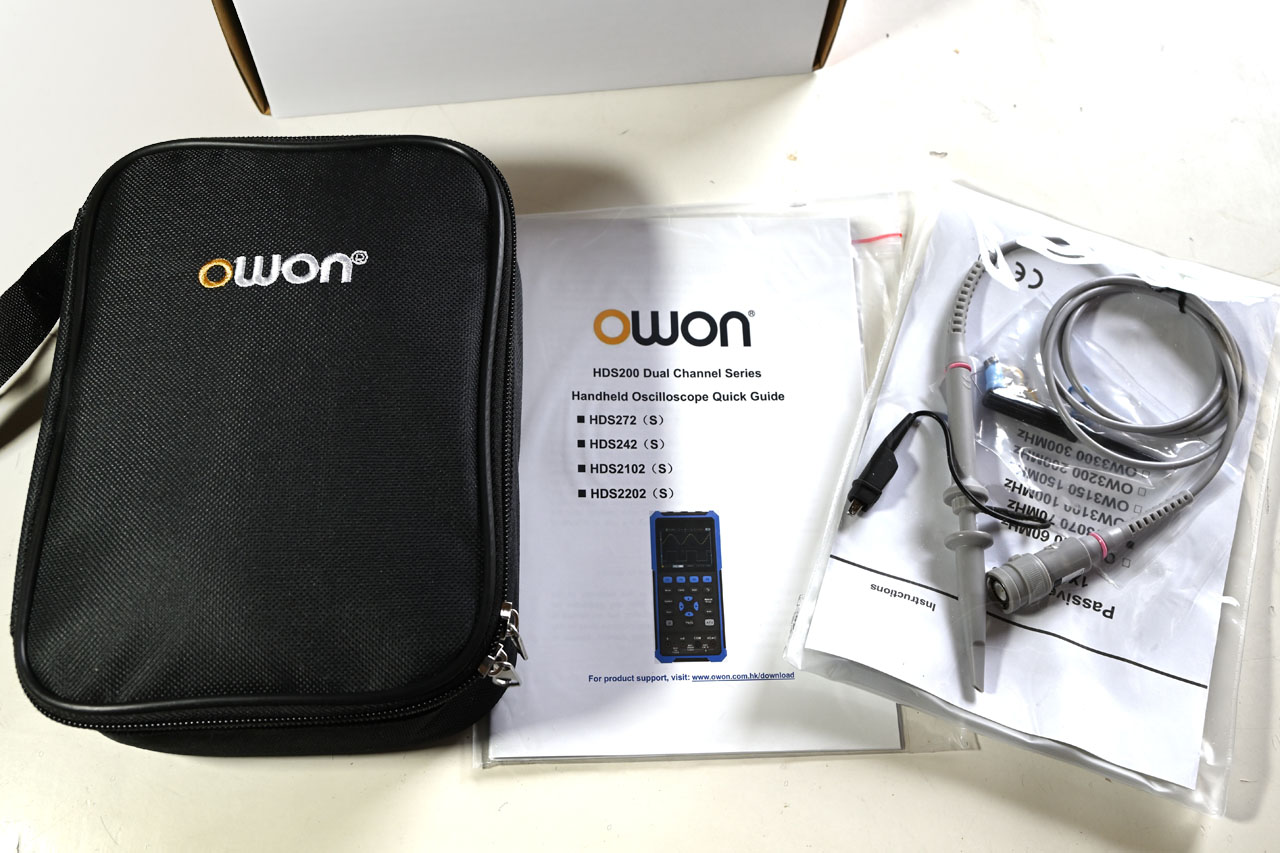

ハンディオシロスコープなので、持ち運び用のバッグ付き。

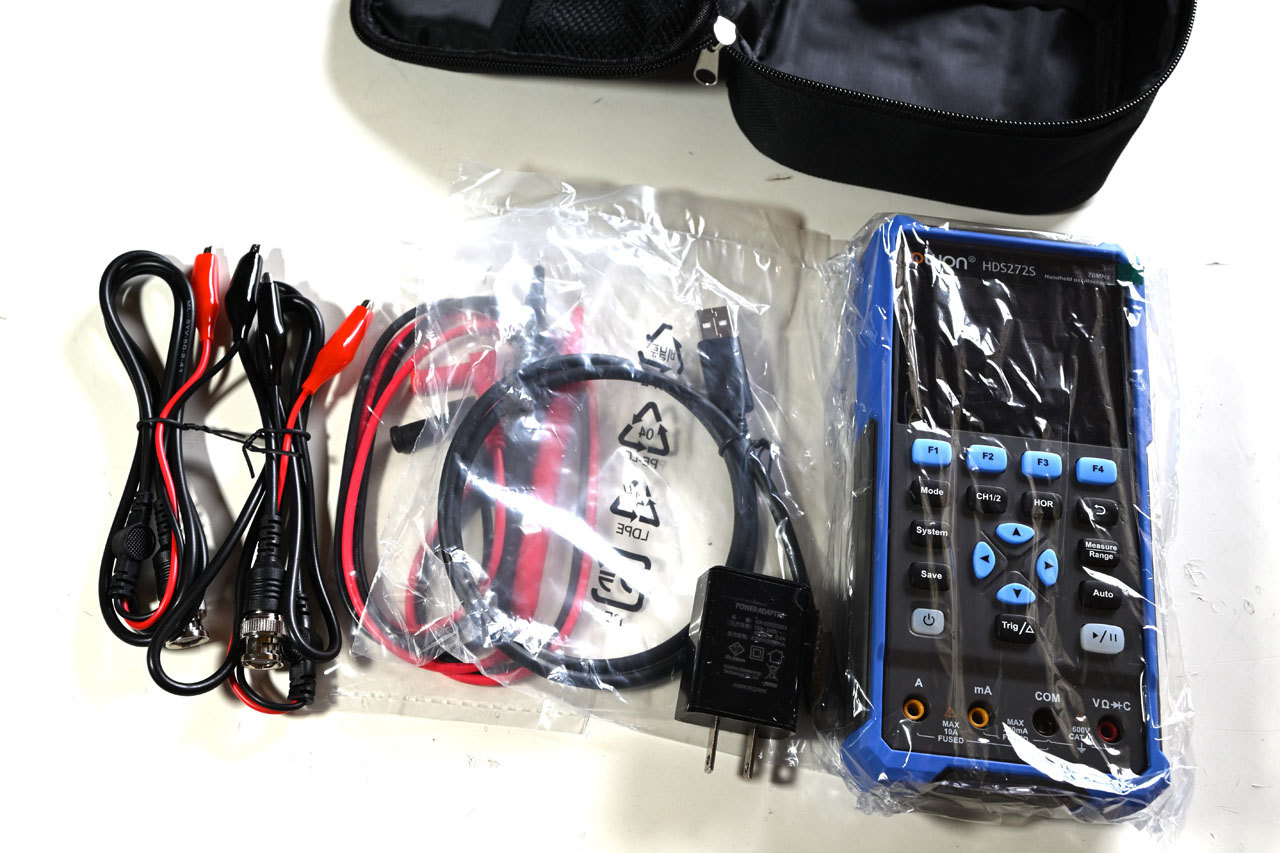

プローブのほかに、サインと方形波発振回路つきなのでワニ口クリップや、普通のテスターになるので、テスター用のテスト棒がついています。



公正方形波

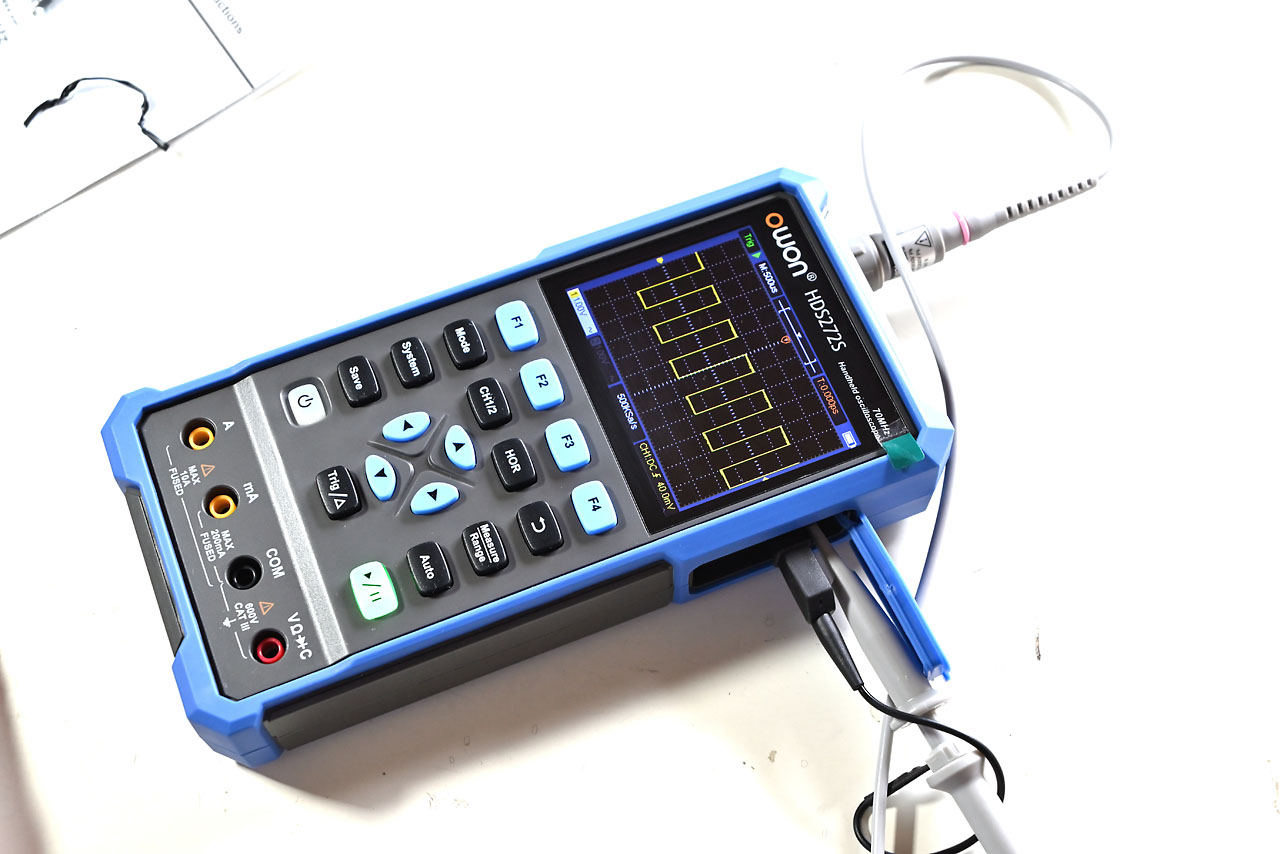

公正用の方形波の波形で、プローブの公正中。



実際の波形計測

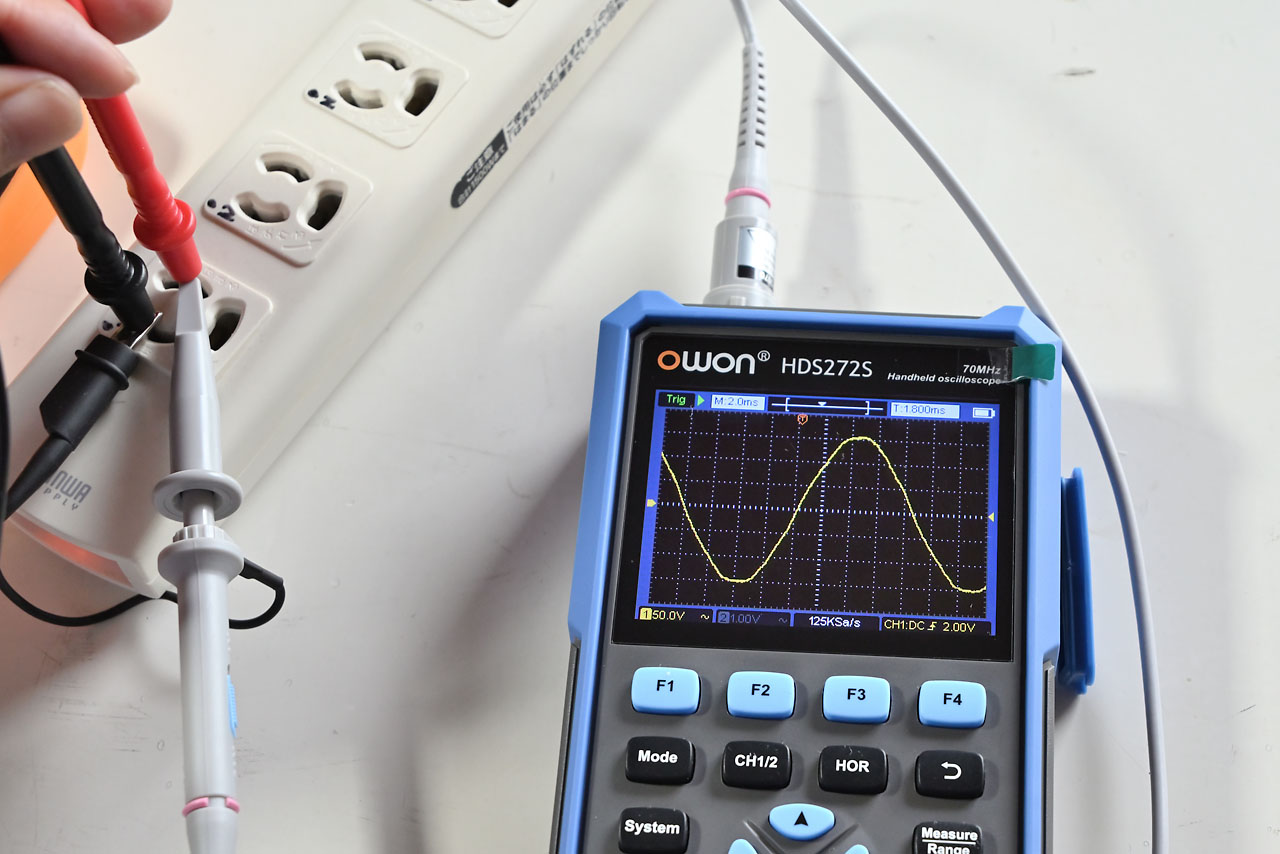

さっそく100V AC電源で波形を見て見ました。

AC100Vの波形を見てみました。どうも小さなひげが出たり引っ込んだり（ノイズがある）とSIN波の波形もちょっと凸凹が、これは大電力のシステムが近所にあるようだ。太陽光発電システムの影響かな？

昔と比べると隔世の感

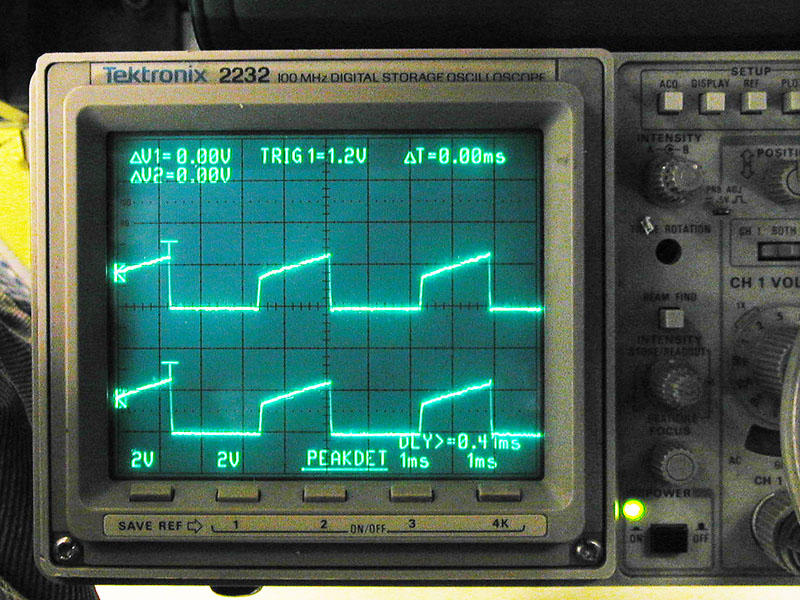

これは昔の古ーいブラウン管式のオシロ

このころから比べると、隔世の感がある。昔のオシロはつまみを回して色々設定を変更していた。ハンディオシロはすべてボタン操作。慣れるまでちと時間がかかりそう。
