PC用スピーカー仮組完成

仮組完成

PC用スピーカー、仮組完成。
エンクロージャ組立は1個目は意外と良くできたが、2個目は上側に0.5mm位の凹凸が出来てしまった。2個目が手馴れて良くできるはずなのに...

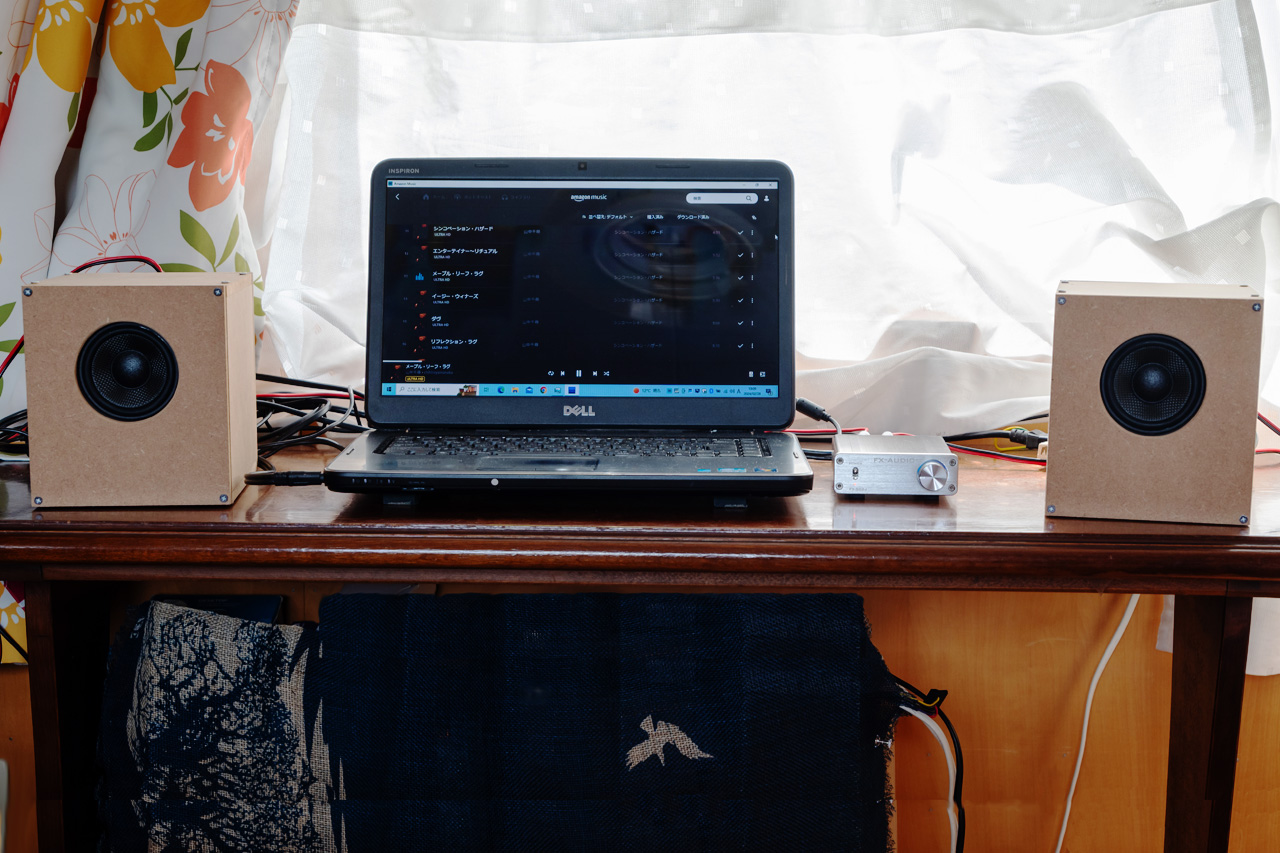

エージング

只今PC用小型スピーカ。ノートPCにつないでエージング中。

最初の音出しでは、ぐしゃぐしゃな音。丁度昔のラジカセ風だった。しかし段々音がこなれてきて、結構中高域は透き通って来た。超低音はこの口径では無理で、テイクファイブのバスドラのズドンとずっしり来る感じや、吉田美奈子のトルネードの最初の50Hzの超低音はほとんどダメ。コーン紙は震えているのは分かるけれども。まあ仕方がない。スピーカ駆動は、FX-AUDIO- FX-502J[シルバー] TPA3116搭載50W×2ch プリメインアンプを使用。

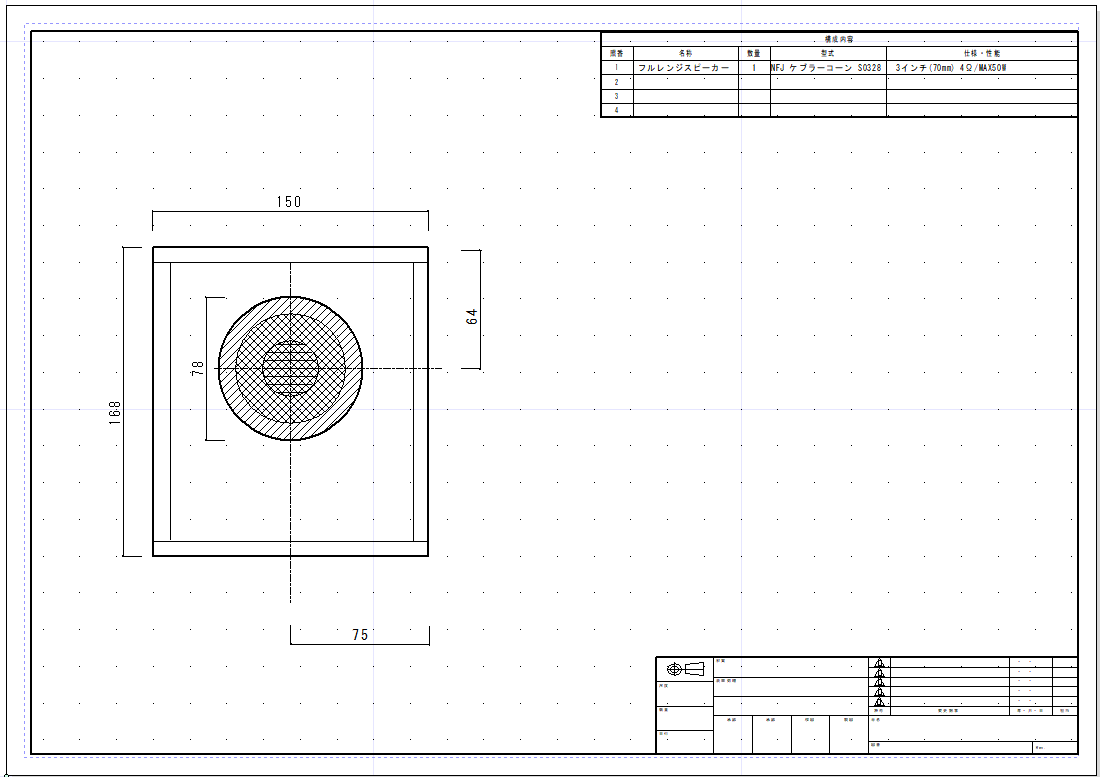

図面

一応制作前に書いた図面はこちら。



使用した部材、スピーカユニット等

○スピーカーユニット

ケブラーコーン&布センターキャップ フルレンジスピーカーユニット3インチ(70mm) 4Ω/MAX50W

○エンクロージャー部材

NFJ謹製エンクロージャー自作キット[MODEL-CUBE]3~5インチ対応組立式スピーカーキット 日本製MDF採用

フルレンジスピーカーユニット3インチ(70mm)

—-広告—-



NFJ謹製エンクロージャー自作キット[MODEL-CUBE]3~5インチ対応組立式スピーカーキット 日本製MDF採用

—-広告—-



今後はどうするか

今後は塗装はどうするかとか、内部の配線材を変えてみるとか、吸音材の量、バスレフポート変更、スピーカユニットの交換(候補FOSTEX FF105等)など色々やってみよう。

塗装はJBLのスタジオモニター風に黒の艶消しにするかな。

駆動はFX-AUDIO- FX-502J[シルバー] TPA3116搭載50W×2chでこのまま続けよう。

—-広告—-

PC用のスピーカ制作

PC用のスピーカ設計

パソコン脇のスピーカもう少し良い音出来ないかと思い、PC用のスピーカのメーカー製でとYAMAHAやONKYO、ボーズなどで、探したりもしていたが、昔スピーカをFOSTEX FE103や、Coral BETA-8、DIATONE P-610などで、平面バッフルや箪笥ウーファーとか色々やっていたのを思いだした。
40年位前か。一番印象に残っているのは、DIATONE P-610の標準箱仕様だった。ダイアモンドの様なキラキラ輝くいい音していた。

そこで、スピーカーを作ってみることにした。とはいえ本格的に聞くときはJBLがあるので、それで聞くけれども、パソコンで色々やっているときPC脇でちょっと聞ける音をもっと良い音にしたいので、それほど大きくもなく、またあまり小さいのもどうかと思い、なんとか15-16cm位でとでと設計してみていた。

結局こういう形で決定

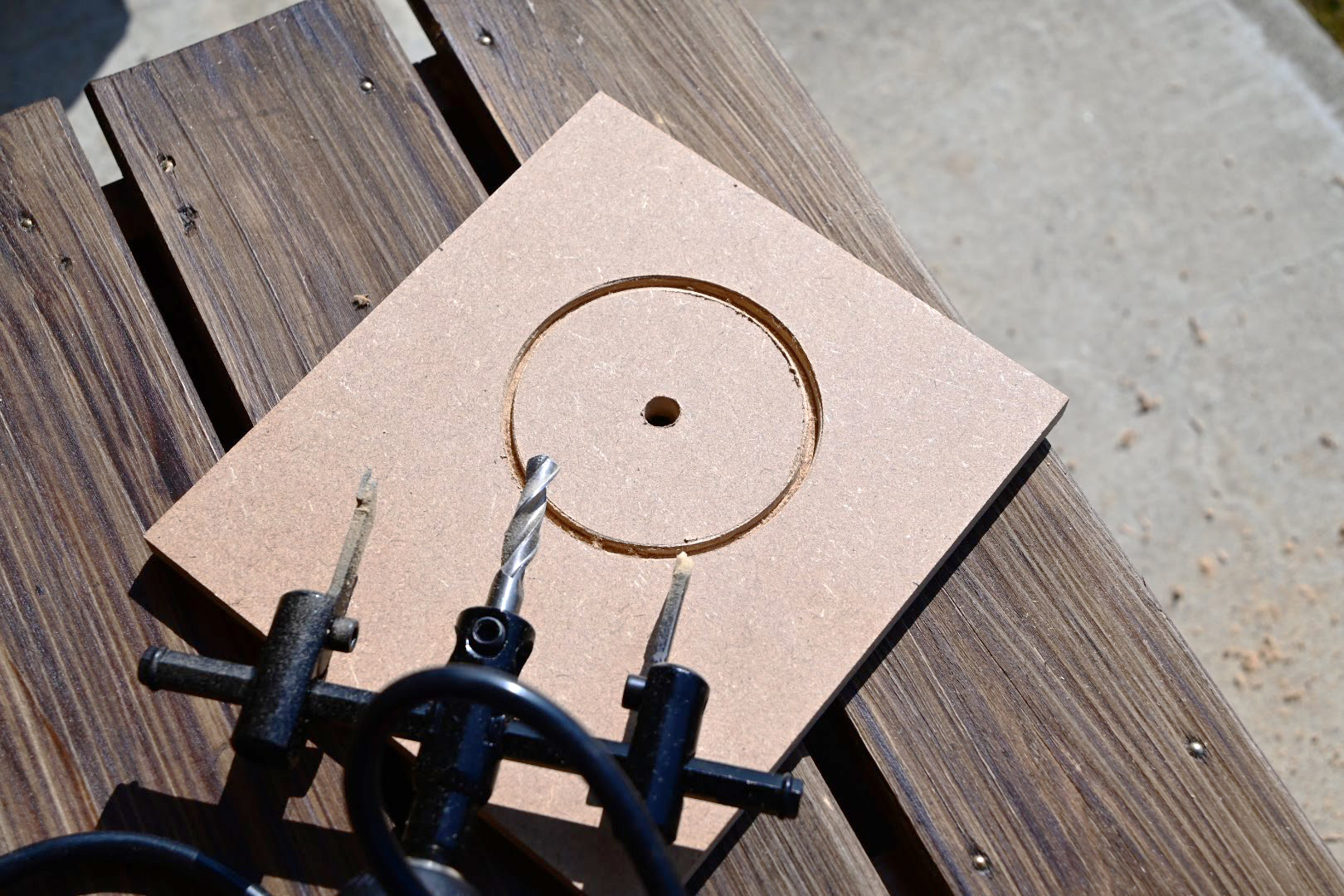

制作開始-穴あけ作業

エンクロージャーの部材が来たので、早速バッフル版の加工作業。

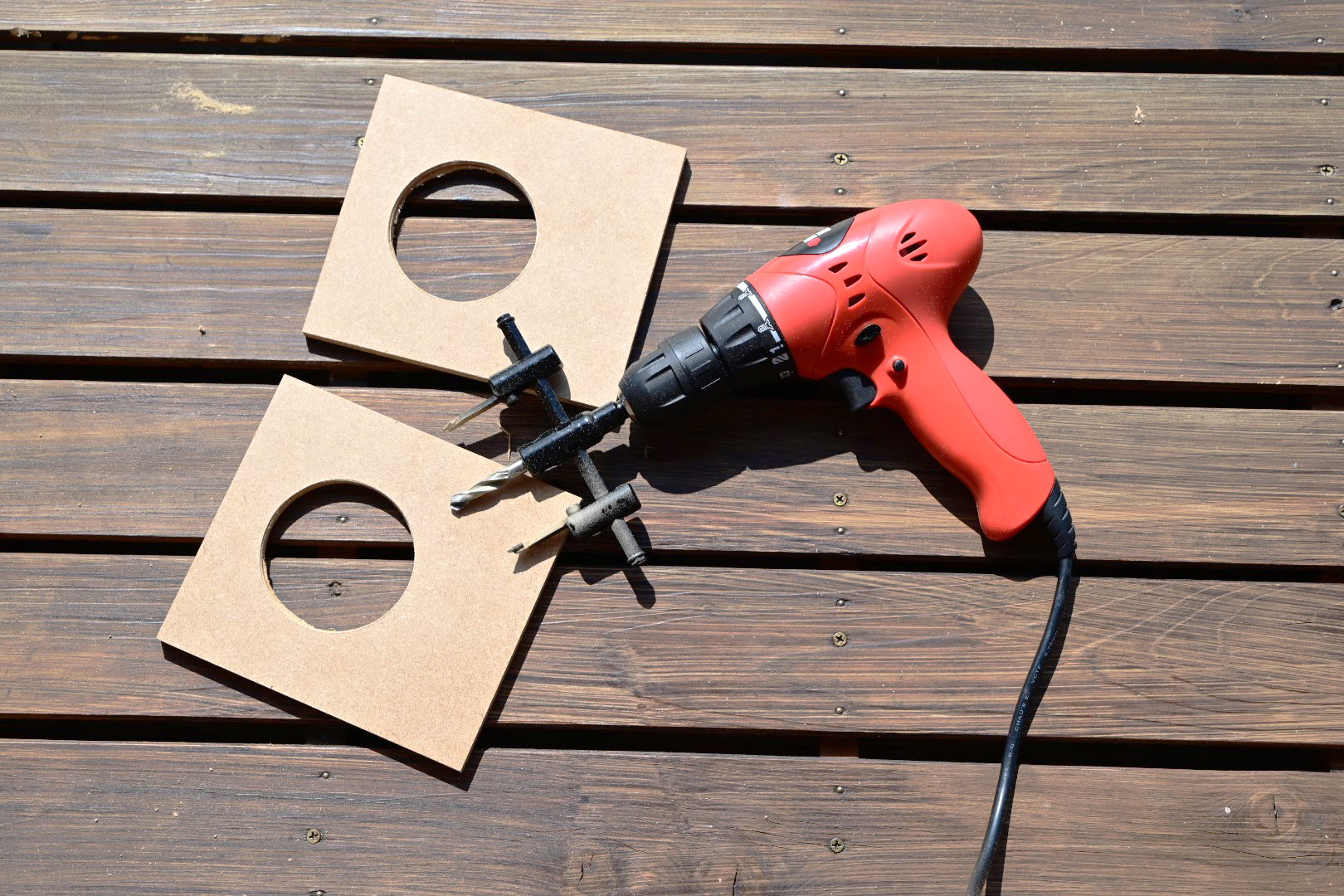

スピーカーユニット用バッフル板の穴開け加工。

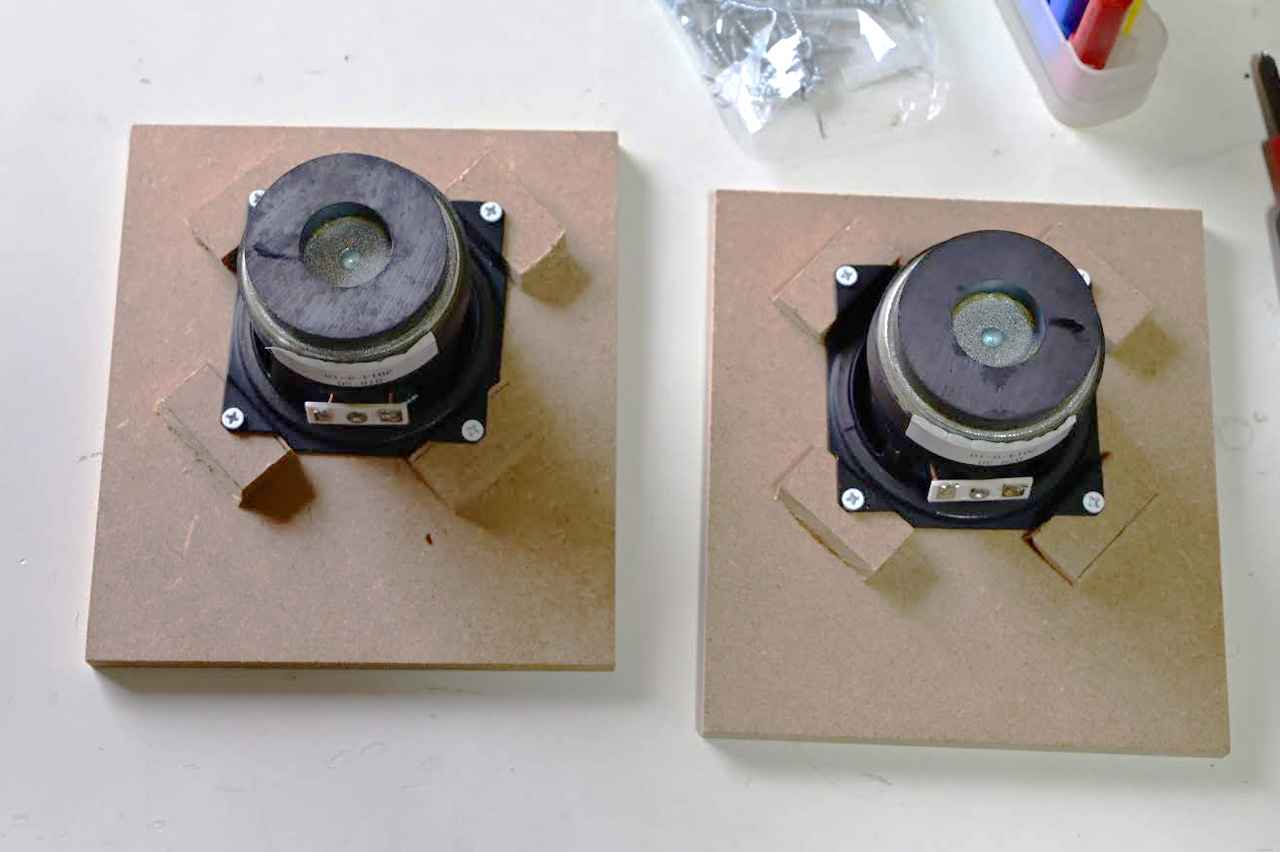

スピーカーユニットのバッフル板へ取付

そして、スピーカーユニットをバッフル板へ取付作業。スピーカユニットの取付穴がへこんだ形になっているので、木片をかませて取付。

スピーカーユニットは、ケブラーコーン&布センターキャップ フルレンジスピーカーユニット3インチ(70mm) 4Ω/MAX50Wと結構凝った作りの物。

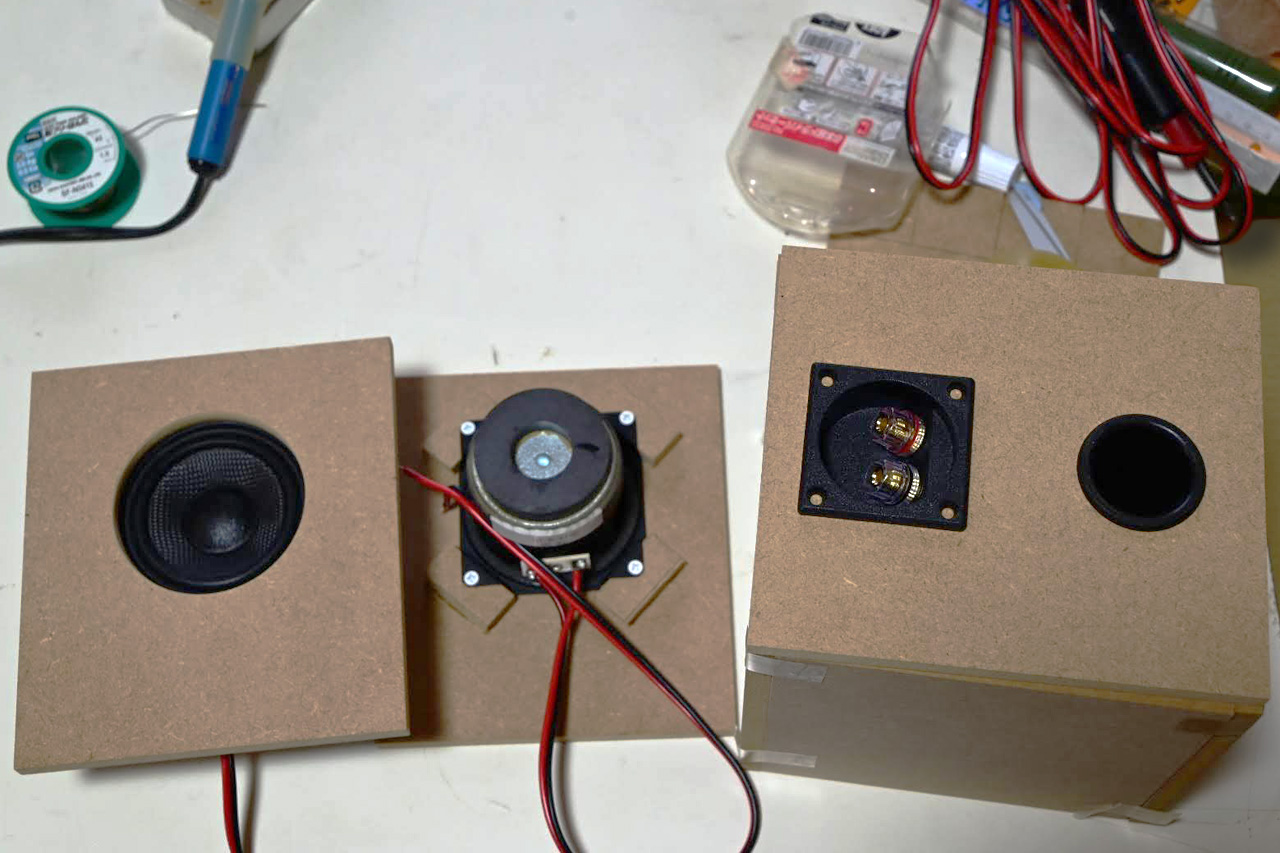

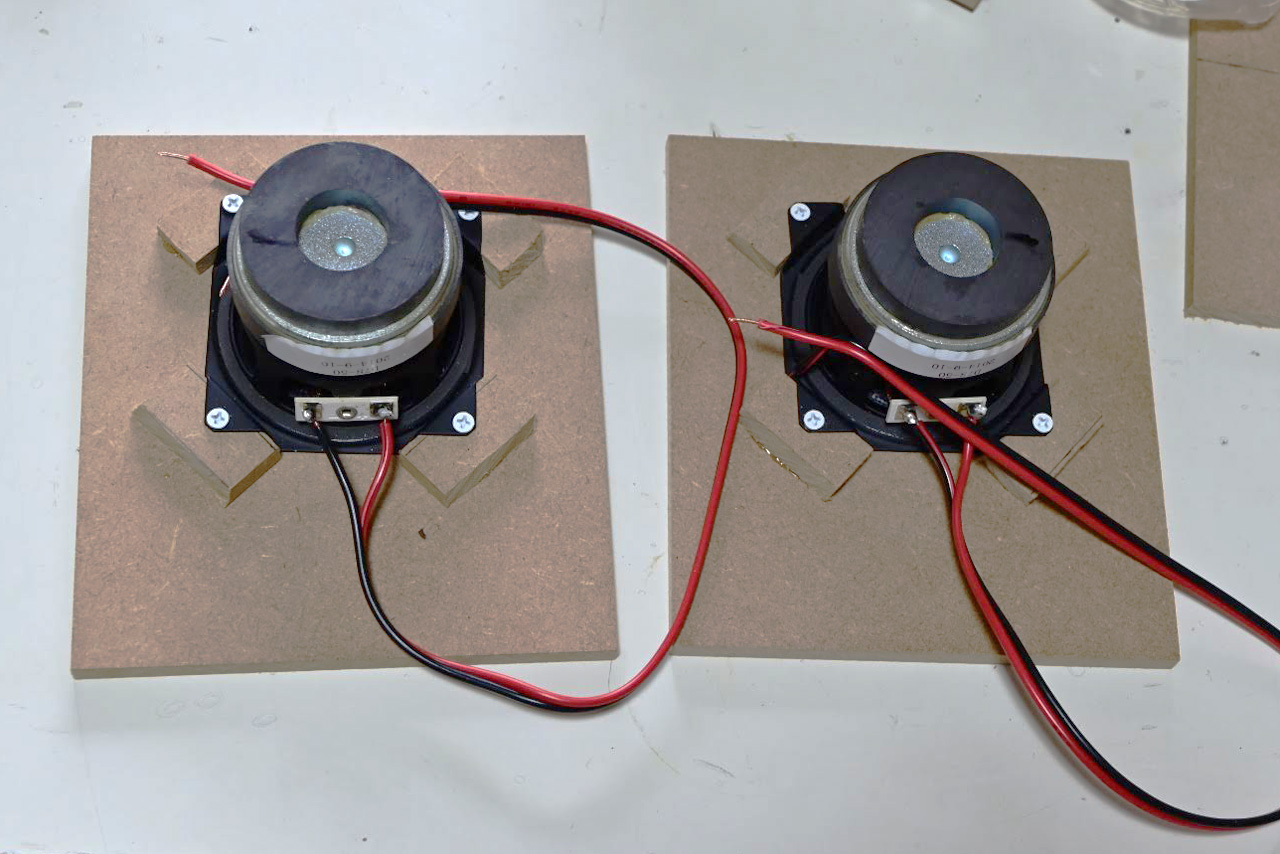

スピーカーユニットへの配線

スピーカーユニットへの配線完了。

バスレフポートは裏側に設置。

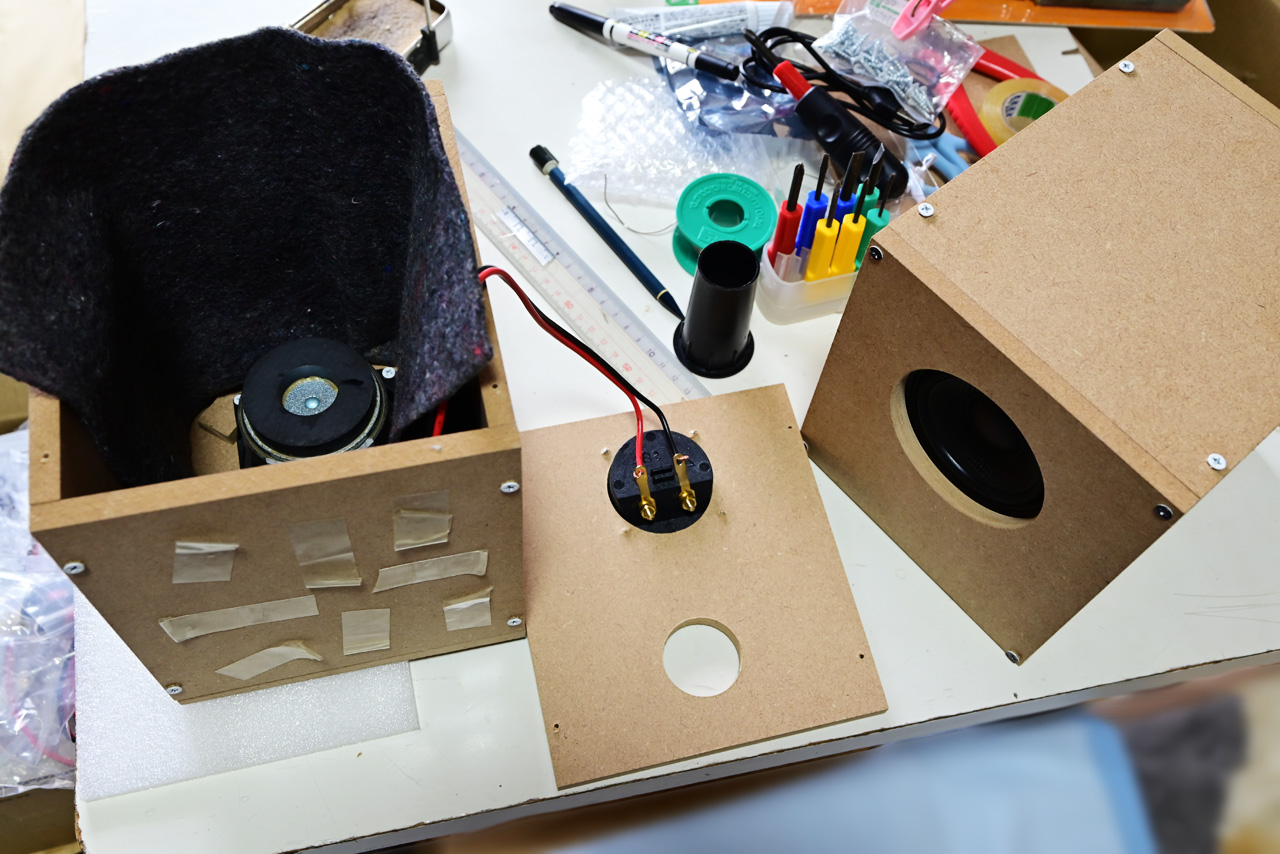

あとはスピーカボックスの組立。
接着剤を使うのが常道だけれども、バスレフポートのデザインやスピーカユニットの交換、スピーカ内の配線材の変更など後々色々いじってみたいので、最初は木ねじ仮留めで行う予定。

つづく
